3D-mallien tarkastelu

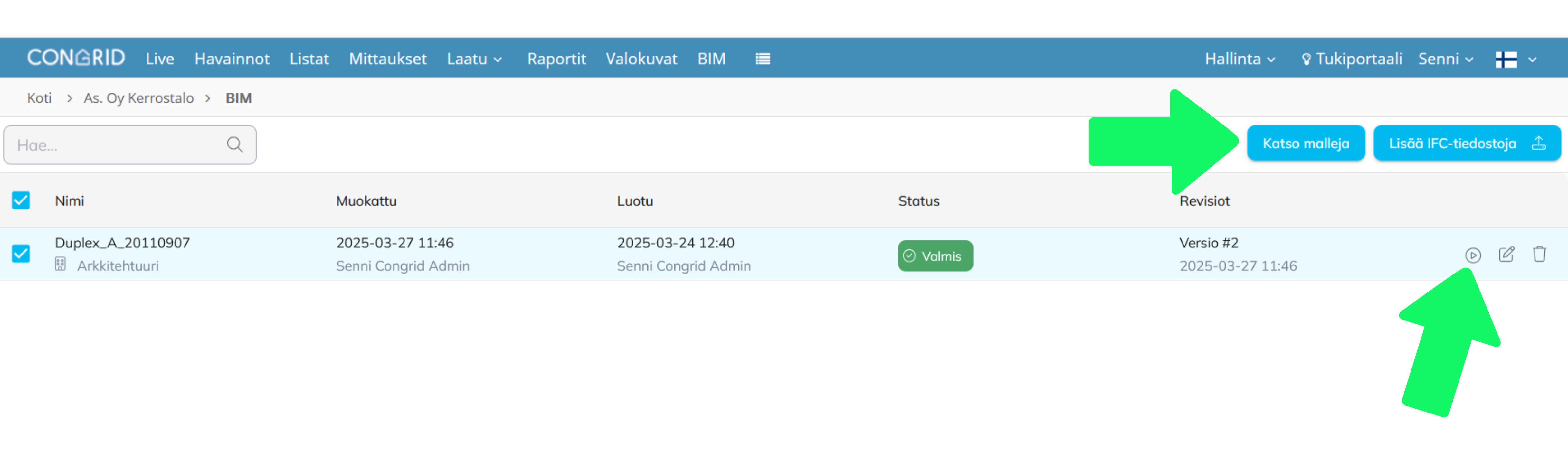

Saat mallit tarkasteltavaksi ruksimalla halutun mallin rivin aktiiviseksi ja painamalla Katso malleja -painiketta. Voit valita kerralla useamman mallin auki.

Saat mallin tarkasteltavaksi myös rivillä olevasta käynnistä-painikkeesta.

Malleja voi katselmoida ainoastaan yksi kerrallaan. Tietomallin sisältö on työkalussa aina kokonaisuudessaan.

Voit liikkua 3D-maailmassa vetämällä hiirellä ja käyttämällä hiiren rullaa. Voit myös käyttää näppäimistöä: Nuolinäppäimet tai WASD liikkumiseen, QERF kääntymiseen ja XC liikkumiseen ylös ja alas.

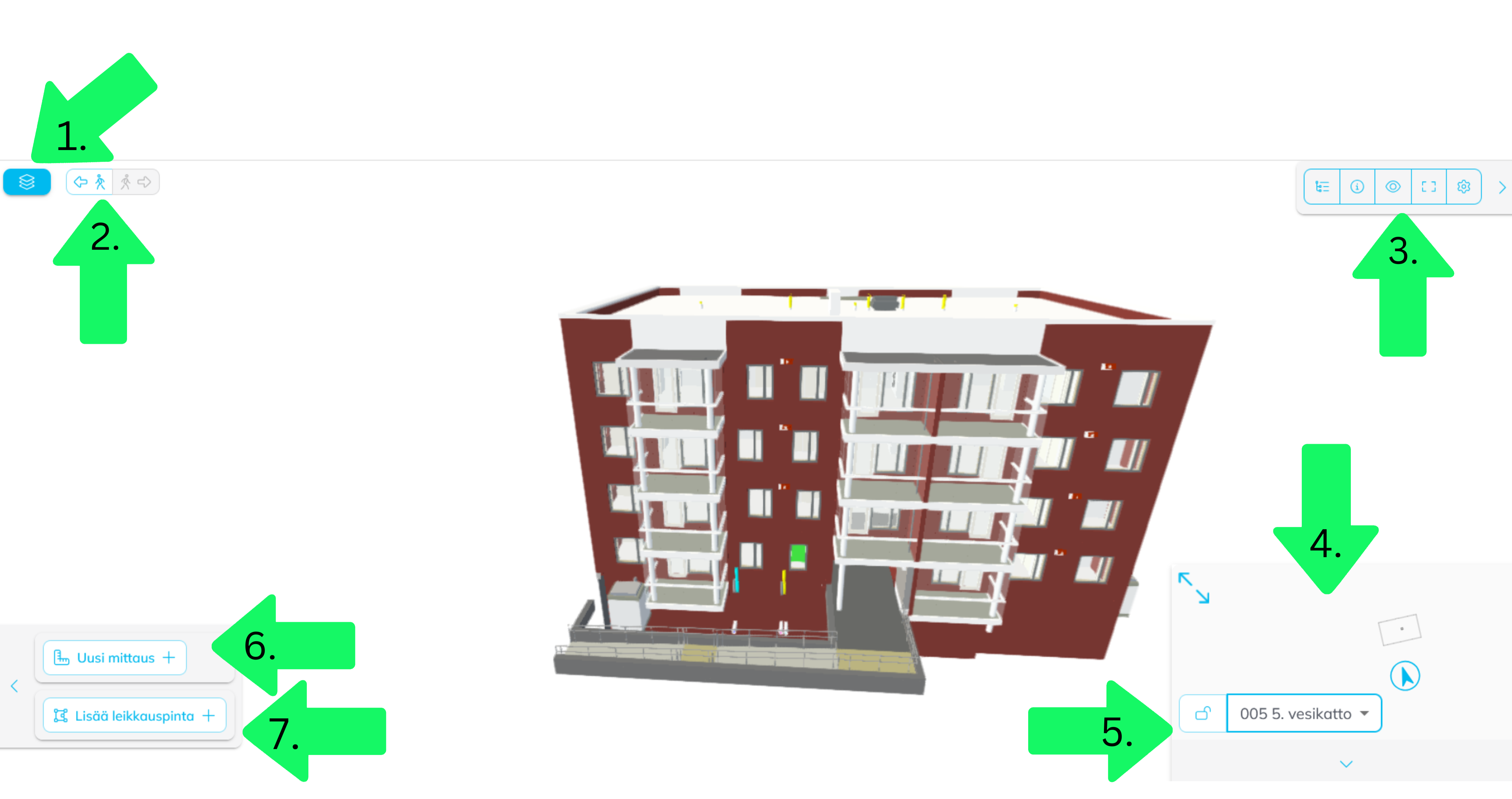

1. Tarkasteltavan 3D-mallin valitseminen. Tästä voit vaihtaa näkyvillä olevia 3D-malleja.

2.  Liikkuminen takaisin. Liikuttuasi 3D-mallissa, voit ottaa askelia taaksepäin ja takaisin eteenpäin tästä.

3. Työkalupalkki.

Klikkaamalla halutun työkalun aktiiviseksi, jää se ruudulle näkyviin. >-Nuolesta saat palkin piiloon.

- Hierarkia. Kohteen komponenttihierarkia. Komponentin valitseminen hierarkiassa keskittää kyseisen tuotteen 3D-näkymässä. Voit myös valita komponentin klikkaamalla 3D-näkymästä löytääksesi kyseisen komponentin hierarkiasta.

- Tiedot. Komponentti, jonka tiedot näytetään, valitaan klikkaamalla joko 3D-näkymästä tai hierarkiasta.

- Piilota ja näytä IFC tyyppejä. Klikkaa tästä valitaksesi minkä tyyppiset objektit ovat näkyvillä (seinät, palkit jne.)

- Suodata merkintöjä. Voit suodattaa merkintöjä havaintojen statuksien mukaan tai tarkastella havaintoja ilman statusta.

- Koko näyttö -asetus. Voit siirtyä ja poistua koko näytön tilaan

- Asetukset. Voit määrittää mittayksiköt ja näyttää ohjelman esittelykierroksen.

4. Pohjapiirros. Tämä on pohjapiirros siitä kerroksesta, jossa käyttäjä on 3D-mallissa. Voit liikkua mallissa myös tätä kautta, raahaamalla kursoria tai tuplaklikkaamalla haluttua sijaintia.

5. Kerroksen valinta. Voit liikkua kerrosten väliä valitsemalla tästä. Jos haluat kerroksen pysyvän pohjapiirroksessa vaikka liikkuisit eri kerroksiin, klikkaa lukkoa.

6.  Mittaukset. Tässä voit lisätä ja poistaa mittauksia malliin.

7. Leikkauspinnat. Voit lisätä ja poistaa leikkauspintoja 3D-malliin. Lisättyäsi leikkauspinnan, löydät täältä myös kontrollit pinnan liikuttamiseen sekä mittausten mahdollistamiseen pinnalla.

Jos sinulla on ongelmia tai kysymyksiä liittyen mallien katselemiseen Congrid Livessä, ota yhteyttä tukeemme [e-mail].
